实验室热压罐

热压罐是一种针对聚合物基复合材料成型工艺特点的工艺设备，使用热压罐成型是制造连续纤维增强热固性复合材料制件的主要方法，适用于先进复合材料结构、蜂窝夹层结构及金属或复合材料胶接结构的成型。具有温度和压力控制精度高、结构安全、系统稳定性好、能耗低、操作和维护简单等优点，能实现模块化和系列化，可满足不同领域、不同工艺和不同规格的需求。广泛应用于汽车工业、航空航天、兵工业、科研实验等行业。

• 先进热能工艺控制(TPC)系统，性能可靠，功能齐全

• 独特对流设计，平衡和强化循环气流，保证热压罐内温度均匀

• 严格按照波音和空客标准进行温度均匀性检测

• 加热、加压、冷却等模块设计，方便保养维修

• 设备尺寸多规格自由定制

• 多种制造认证标准，GB150/ASM/EPED/AD等服务全球

技术特点

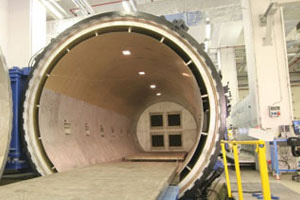

可靠的快开门装置

运用计算机辅助设计，进行釜门结构受力分析，中小尺寸热压罐采用横臂开门方式，液压驱动，实现快速平稳开启和关闭。

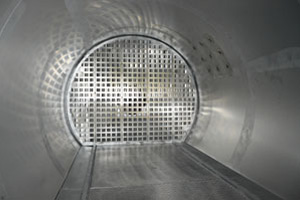

独特的环形风道结构

采用环形风筒+底区风道作为整体风道,使釜内热空气充分流动到每个角落，增强了温度的均匀性并提升了工作效率。

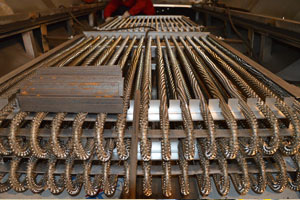

优越的加热系统

在离心风机进风口前端布置主加热系统，使各加热管各部位均能与循环空气进行充分地热交换；底区风道中为辅助加热系统，起到补温作用，避免由于热空气自然上升而造成的底部热交换不均产生的热应力损伤。

尾部筛式导风槽的优点

采用了独特设计的尾部筛式导风槽,可平衡和强化热压罐后部进出工作区域的气流，是加热和冷却对温度均匀性敏感的贵重零部件的首选。

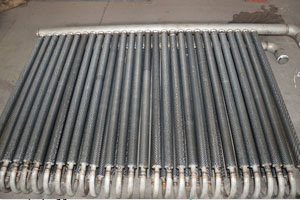

独特的冷却器结构,彻底解决热胀冷缩的问题

冷却器水排结构为独特的U 型结构。一端为进水口，另一端为出水口，U 型的弯曲端可自由伸缩，可避免冷却器因受热胀冷缩导致的水排焊缝拉裂问题。

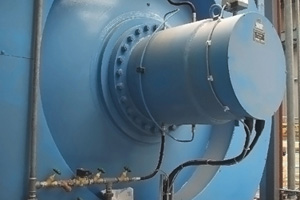

全密封变频循环风机，杜绝漏油、漏气

热风循环风机，采用水冷耐高温特种变频电机，通过计算机辅助系统，匹配相应的功率和叶轮，达到满足要求的风量和风速，以适应不同规格的热压罐，完全符合波音、空客工艺装备规范。

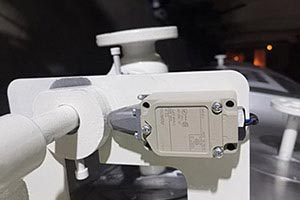

多重安全保护

• 气动、机械、和电气罐门关闭互锁机构。

• 空气零压检测系统，空气压力未到安全压力时，罐门不能打开。

• 超温报警/互锁，超压报警/互锁，温度过高时自动降温，压力过高时自动释放。

• 设有紧急安全泄压阀。

• 开门关门声光报警。

• 紧急停止按钮取消正在固化的操作，所有进气阀、排气阀、进水阀等动作都将失效。

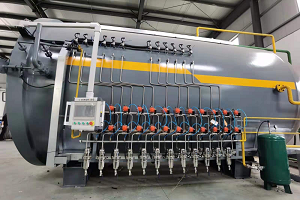

完善的真空系统

热压罐真空系统一备一用，含有真空泵、真空气动阀门、真空缓冲罐、真空压力表、真空变送器、精密过滤器、真空管路等；每个真空接口可被单独控制，同时真空抽测分离，每条真空管路都能单独切断且可以排通大气；在开始运转前可以进行自动真空泄露测试。

稳定可靠（TPC）控制系统

热压罐装备了先进的（TPC）控制系统。TPC软件是基于工控机+PLC控制的专用于热压罐复材固化的控制方案。是吸取了国内外多种控制系统优势的基础上研发的，是非常受客户欢迎的控制系统。系统拥有强大的数据库功能，包括批次数据库，部件附属装置数据库，工艺数据库，数据采集数据库等，能实现用户权限登录，部件传感器选择，批次统计，固化工艺曲线设定、调用、保存、打印，工艺自动、手动执行，实时数据监控、记录、保存、打印，系统状态监控，报警，质量分析、数据报表生成，传感器精度校正等操作。TPC控制系统自推出起每年都进行更新以满足不断改变的复材行业的要求。它性能可靠，功能强大，是客户可以信赖的应用方案。

多种制造标准，满足全球市场的需求

• 中国标准 GB150-2011；

• 美国标准 ASME SEC VIII DIV.1 with ASME Certificate；

• 欧洲标准 PED 97/23/EC with CE certificate；

• 德国标准 AD2000。

提供交钥匙工程

我们的团队可以为您提供交钥匙工程，您不用为安装的不专业而发愁，我们会根据您的具体要求完成安装调试，同时进行一个专业的培训，解决你的后顾之忧。

产品参数

注：其他规格可定制
